Khái niệm máy dò cạnh là gì?

Máy dò cạnh (Edge Finder) hay còn gọi là đầu dò cạnh, là thiết bị đo lường và kiểm tra chính xác - một dụng cụ đo điện tử được sử dụng trong máy phay, máy tiện và các thiết bị gia công cơ khí. Chức năng chính của máy là giúp người vận hành xác định chính xác vị trí biên (mép) của chi tiết hoặc phôi để thiết lập điểm gốc tọa độ X, Y cho dao cắt.

Trong gia công CNC, việc thiết lập tọa độ ban đầu chính xác là yếu tố quyết định đến độ sai lệch của sản phẩm. Một sai số nhỏ ở giai đoạn này có thể dẫn đến lỗi kích thước, gây lãng phí vật liệu và thời gian. Vì vậy, máy dò cạnh DASQUA được phát triển nhằm giúp người dùng thực hiện thao tác nhanh hơn, an toàn hơn và đạt độ chính xác cao hơn.

Giới thiệu sản phẩm máy dò cạnh chuôi 20mm DASQUA

Máy dò cạnh chuôi 20mm DASQUA là dụng cụ đo lường chuyên nghiệp, được sử dụng phổ biến trong ngành cơ khí chính xác và gia công CNC. Thiết bị được thiết kế để xác định chính xác vị trí mép hoặc bề mặt của chi tiết gia công, giúp người vận hành thiết lập tọa độ ban đầu nhanh chóng và chuẩn xác.

Với thiết kế hiện đại, máy dò cạnh DASQUA được trang bị cảm biến điện tử tích hợp đèn LED và âm báo, giúp nhận biết tức thì khi đầu dò tiếp xúc với vật liệu dẫn điện. Sản phẩm này là lựa chọn hàng đầu cho các xưởng cơ khí chuyên nghiệp, trung tâm gia công CNC, và những kỹ thuật viên yêu cầu độ chính xác cao trong từng thao tác định vị.

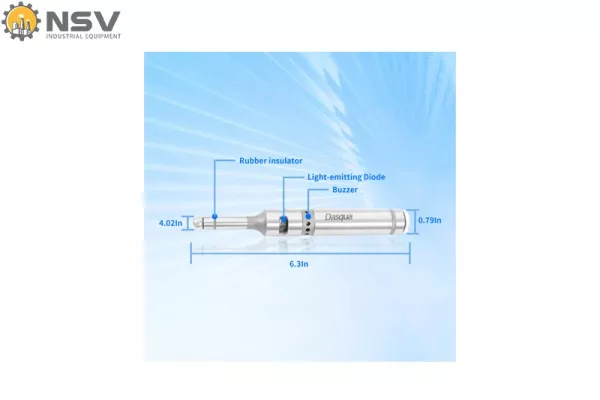

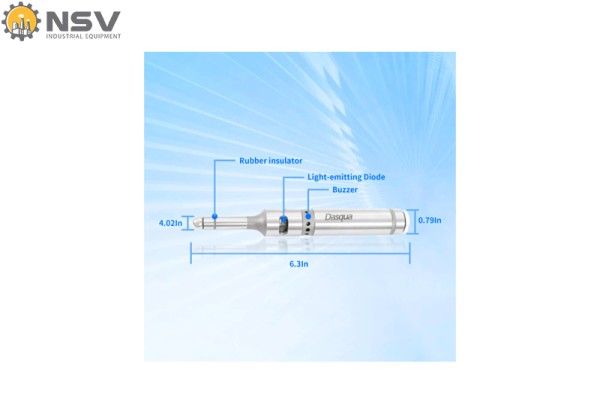

Cấu tạo của máy dò cạnh DASQUA

Máy dò cạnh DASQUA có thiết kế đơn giản nhưng cực kỳ tinh tế, bao gồm:

• Chuôi kẹp: Đường kính 20mm (3/4”), phù hợp với hầu hết các đầu kẹp của máy phay CNC hiện nay. Phần chuôi được tôi cứng, chống mài mòn, đảm bảo độ đồng trục cao.

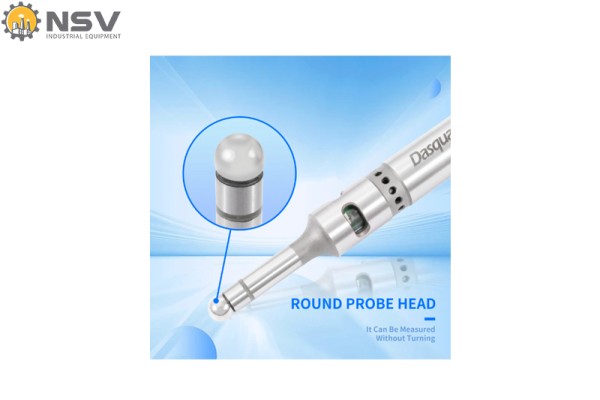

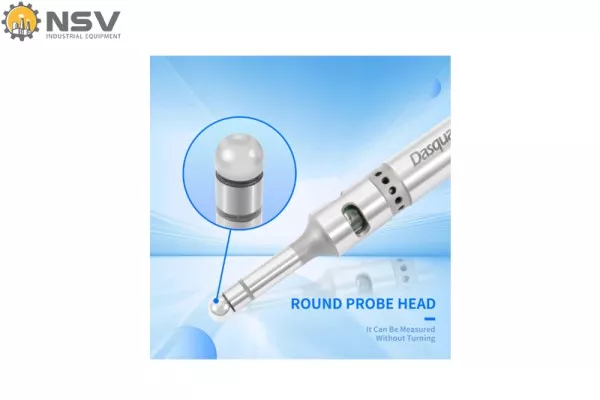

• Đầu dò: Là bi tiếp xúc bằng thép cứng, được đánh bóng gương, có khả năng chịu va chạm nhẹ và chống biến dạng khi sử dụng lâu dài.

• Cảm biến điện tử: Khi đầu dò chạm vào vật liệu dẫn điện, tín hiệu được truyền lên mạch cảm biến, kích hoạt đèn LED và âm báo giúp người vận hành nhận biết tức thì.

• Nguồn điện: Sử dụng 2 pin LR1/1.5V, dễ thay thế, hoạt động ổn định và tiết kiệm năng lượng.

• Thân bảo vệ: Gia công chính xác từ thép hợp kim, phủ chống gỉ, giúp kéo dài tuổi thọ và ổn định trong môi trường nhà xưởng.

Đặc điểm nổi bật của máy dò cạnh DASQUA

Máy dò cạnh chuôi 20mm 3/4” DASQUA được đánh giá cao bởi sự kết hợp giữa độ chính xác, độ bền và tính tiện dụng. Một số ưu điểm nổi bật bao gồm:

• Độ chính xác cao ±0.005mm, phù hợp cho các công việc yêu cầu độ chuẩn xác tuyệt đối.

• Khi đầu dò tiếp xúc với chi tiết, đèn LED sáng lên và phát âm báo giúp người dùng nhận biết ngay mà không cần quan sát quá kỹ.

• Không cần quay đầu dò trong quá trình đo, đảm bảo an toàn cho thiết bị và người vận hành.

• Hoạt động tốt trên mọi vật liệu dẫn điện như thép, nhôm, đồng, gang…

• Dễ dàng lắp đặt và thao tác, tiết kiệm thời gian căn chỉnh phôi trong các quy trình gia công hàng loạt.

Nguyên lý hoạt động máy dò cạnh chuôi 20mm DASQUA

Khi đầu dò của máy chạm vào bề mặt kim loại dẫn điện, dòng điện nhỏ chạy qua mạch cảm biến sẽ kích hoạt hệ thống đèn LED và còi báo. Người vận hành có thể ngay lập tức xác định được điểm tiếp xúc, từ đó xác lập tọa độ gốc chính xác trên máy phay hoặc máy CNC.

Vì không cần quay đầu dò trong khi đo, máy giúp hạn chế mài mòn và giảm thiểu sai số cơ học, mang lại hiệu quả đo ổn định và lâu dài.

Ứng dụng của máy dò cạnh DASQUA

Máy dò cạnh DASQUA được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt là trong các nhà máy cơ khí và xưởng gia công CNC:

• Xác định tọa độ phôi: Giúp kỹ thuật viên xác định nhanh điểm gốc X, Y trên phôi để thiết lập chương trình cắt chính xác.

• Gia công khuôn mẫu: Đảm bảo độ chính xác cao khi phay, khoan hoặc tiện chi tiết có kích thước nhỏ.

• Định vị dụng cụ cắt: Dùng để kiểm tra vị trí dao trước khi vận hành để tránh va chạm với chi tiết.

• Kiểm tra sai lệch bề mặt: Hỗ trợ xác định độ lệch nhỏ của các mặt phẳng trong gia công tinh.

Nhờ độ nhạy và khả năng phát hiện nhanh, máy dò cạnh DASQUA giúp tiết kiệm đáng kể thời gian chuẩn bị và nâng cao năng suất làm việc.

Ưu điểm khi sử dụng sản phẩm của DASQUA

DASQUA là thương hiệu nổi tiếng thế giới trong lĩnh vực dụng cụ đo lường cơ khí, được tin dùng tại hơn 100 quốc gia. Các sản phẩm của hãng, bao gồm cả máy dò cạnh, đều được sản xuất theo tiêu chuẩn nghiêm ngặt, đảm bảo độ chính xác và độ bền vượt trội.

• Chất liệu cao cấp: Thép hợp kim cứng được xử lý nhiệt và phủ chống mài mòn, đảm bảo độ bền lâu dài.

• Gia công chính xác: Từng chi tiết được mài phẳng, kiểm định bằng máy đo quang học.

• Quy trình QC nghiêm ngặt: Mỗi sản phẩm đều trải qua kiểm tra chất lượng đạt chuẩn ISO.

• Bảo hành 2 năm: DASQUA cam kết thay thế miễn phí trong trường hợp lỗi kỹ thuật từ nhà sản xuất.

Bộ sản phẩm bao gồm

• 01 máy dò cạnh điện tử DASQUA 20mm

• 01 hộp bảo vệ bằng nhựa cứng

• 01 hướng dẫn sử dụng

• 01 pin LR1/1.5V

• 01 phiếu bảo hành chính hãng

Hướng dẫn sử dụng máy dò cạnh DASQUA

1. Gắn máy dò cạnh vào đầu kẹp của trục chính trên máy phay hoặc máy CNC.

2. Mở nguồn điện, đảm bảo đèn LED hoạt động bình thường.

3. Cho trục chính di chuyển chậm đến khi đầu dò chạm vào mép chi tiết.

4. Khi đèn sáng và còi kêu, đó là vị trí tiếp xúc – điểm gốc của chi tiết.

5. Cố định tọa độ này làm chuẩn cho quá trình gia công tiếp theo.

Lưu ý: Không tác động lực mạnh hoặc va chạm vào đầu dò để tránh làm hỏng cảm biến.

Mua máy dò cạnh DASQUA 20mm ở đâu chính hãng?

Hiện nay, sản phẩm Máy dò cạnh chuôi 20mm DASQUA – Trung Quốc được phân phối chính thức bởi Công ty TNHH Thiết Bị Công Nghiệp Nihon Setsubi Việt Nam, đại lý chính hãng của DASQUA tại Việt Nam.

Nihon Setsubi cung cấp đầy đủ chứng nhận CO/CQ, cam kết hàng chính hãng 100%, chế độ bảo hành 2 năm và hỗ trợ kỹ thuật trọn đời. Ngoài ra, công ty còn có chính sách giao hàng toàn quốc, thanh toán linh hoạt và tư vấn kỹ thuật miễn phí cho khách hàng doanh nghiệp.

Thông tin liên hệ:

CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP NIHON SETSUBI VIỆT NAM
Địa chỉ: Số 116 Quán Thánh, Phường Thành Đông, TP. Hải Phòng
Hotline: 0909.788.885 – 0985.155.359
Website: https://nihon-setsubi.vn
