THÔNG TIN CHI TIẾT SẢN PHẨM

LƯU Ý: CHỌN ĐÚNG MẪU PIN ĐANG SỬ DỤNG. MẠCH MỖI XƯỞNG SẼ THIẾT KẾ HÌNH DÁNG KHÁC NHAU NHƯNG CHỈ CẦN ĐÚNG MẪU PIN LÀ SẼ LẮP VỪA >> LƯU Ý CHỌN ĐÚNG MẪU PIN, MỖI MẠCH CHỈ SỬ DỤNG VỚI ĐÚNG MẪU PIN TƯƠNG ỨNG KHÔNG XÀI LẪN LỘN ĐƯỢC.

NẾU KHÔNG BIẾT PIN CỦA MÌNH XÀI MẠCH NÀO VUI LÒNG INBOX SHOP TƯ VẤN, SHOP KHÔNG HỖ TRỢ ĐỔI MẠCH KHÁC NẾU SHOP GỬI ĐÚNG HÀNG KHÁCH ĐẶT. QUÝ KHÁCH XIN LƯU Ý.

Thông số sản phẩm:

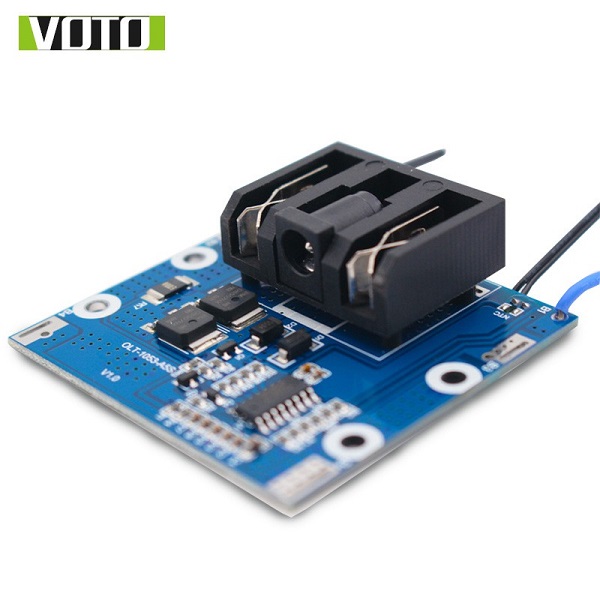

• Mạch sạc bảo vệ Cell pin VOTO 5S 21V 10A, chuyên dùng cho Pin máy khoan VOTO. Sạc bằng Adapter 21V tiện dụng.
• Sử dụng sạc Li-ion DC: 21V - 21.5V, loại giắc cắm 5.5*2.1mm.
• Điện thế bảo vệ: 15V
• Điện thế sạc đầy: 21V
• Dòng xả liên tục (hoạt động): 20A (Mạch 2 Fet)
• Dòng xả quá tải (tức thời): 30A (Mạch 2 Fet)
• Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan VOTO có mức điện thế 21V. Sử dụng 5 cell Li-ion nối tiếp hoặc 5 cặp cell mắc nối tiếp thậm chí nhiều hơn nữa.

Khuyến nghị:

• Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng.
• Nếu đóng 5S-1P (5 cell nối tiếp) thì nên chọn cell có dòng xả từ 5C khi lắp pin máy khoan
• Các cell (cặp cell) phải đều volt với nhau và sạc đủ volt (3.7V - 3.9V) trước khi lắp vào mạch.
• Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V), B4 (14.4V/16.8V) và B+ (18V/21V).
• Các chân P- và P+ là 2 đường tải.
• Jack DC 5.5*2.1mm là ngõ sạc.
• Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
